Думаю многие, а точнее все знают, что оружие в Counter-Strike срисовано с реальных мировых аналогов, я решил предоставить вам краткую информацию об этих аналагах. Начну по порядку,с пистолетов,поехали+)) Я вконтакте: http://vk.com/kot23rus Наша группа вконтакте: http://vk.com/club17516001 Мой Skype: kot9ra23rus

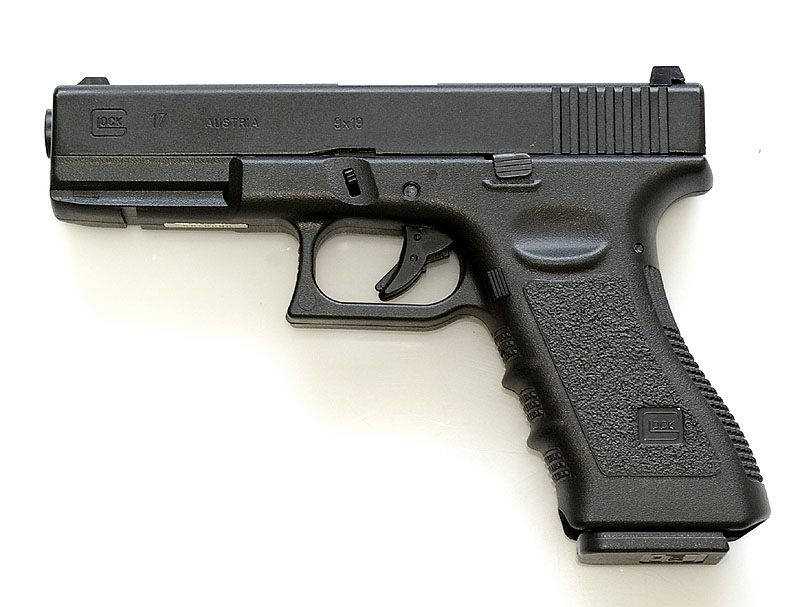

1)Glock17 - современный вариант с подствольнными направляющими для фонаря или ЛЦУ и выемками для пальцев на рукоятке. Длина, мм 186 Длина ствола, мм 114 Вес без магазина, г 625 Магазин, патронов 10, 17, 19, 31
2)Glock 18 - вариант с возможностью ведения автоматического огня (ранний выпуск). На затворе раcположен переключатель режимов огня. Длина, мм 186 Длина ствола, мм 114 Вес без магазина, г 625 Магазин, патронов 10, 17, 19,31
3)Glock 19 - полу-компактная модель (новый выпуск, с направляющими для ЛЦУ или фонаря) Длина, мм 174 Длина ствола, мм 102 Вес без магазина, г 595 Магазин, патронов 10,15, 17
4)Glock 26 - компактная модель Длина, мм 160 Длина ствола, мм 88 Вес без магазина, г 560 Магазин, патронов 10,12
Полная схема пистолета Glock
Пистолет Глок 17 (17 - от емкости магазина на 17 патронов) был разработан австрийской фирмой Глок для Австрийской армии, при этом это был первый опыт создания пистолетов для данной фирмы. Тем не менее, пистолет получился чрезвычайно удачным, надежным и удобным, и был принят на вооружение в австрийской армии под обозначением Р80. Помимо этого, Глок 17, а затем и его младшие братья заняли место среди самых популярных пистолетов для полиции и самообороны. В настоящее время существует несколько семейств пистолетов Глок под все основные пистолетные калибры (9мм пара, .40СВ, 10мм ауто, .357SIG, .45ACP, .380/9x17мм короткий).
Рамки всех пистолетов выполнены из ударопрочного пластика. Затворы выполнены из стали методом высокоточного литья и подвергнуты специальной обработке для повышения коррозионной и износостойкости. Раннние выпуски пистолетов имели рукоятки с плоскими щечками и рифлеными передней и задней поверхностью. Пистолеты более поздних выпусков имеют выемки под пальцы на передней стороне рукоятки и небольшие "полочки" под большой палец на их боковинах. Кроме того, на рамке полноразмерных и полу-компактных моделей под стволом появились модные ныне направляющие для крепления аксессуаров (лазерный целеуказатель или фонарь).
Для большинства модификаций выпускаются варианты с интегрированным компенсатором подброса ствола. Компенсатор выполнен в виде группы отверстий в верхней дульной части ствола, и соответствующих им вырезов в затворе рядом с мушкой. Такие модели дополнительно обозначаются индексом "С" - 17С, 23С и т.п.
Все семейства (кроме калибра .380) состоят из полноразмерной, компактной и субкомпактной модели и построены по схеме с коротким ходом ствола и запиранием при помощи выступа на стволе, входящего в окно затвора для экстракции гильз. Снижение ствола осуществляется фгурным приливом, выполненым под стволом. Пистолеты калибра .380 построены по схеме со свободным затвором. Все пистолеты имеют ударниковый УСМ так называемого "безопасного действия" (Safe Action), с 3 автоматическими предохранителями, в том числе одним - на спусковом крючке. Особенностью УСМ "безопасного действия" является то, что в ходе цикла перезарядки пистолета ударник взводится лишь частично, при этом он заблокирован при помощи автоматического предохранителя. Довзведение ударника происходит только при нажатии на спусковой крючок, при этом ударник остается заблокирован от движения вперед вплоть до момента полного выжимания спускового крючка. Таким образом удается достигнуть однообразного усилия на спусковом крючке от первого до последнего выстрела, что положительно сказывается на точности стрельбы. Усилие спуска регулируется от 2.5 до 5 кгс путем замены пружины. К недостаткам такой конструкции иногда относят невозможность повторно выстрелить патрон, давший осечку. Еще одним неприятным следствием конструкции без ручных предохранителей является изрядное число несчастных случаев среди американских полицейских, с завидной регулярностью простреливающих себе ноги в процессе убирания пистолета в кобуру. При отстутствии должных навыков они зачастую пытаются вложить пистолет в кобуру, не убирая палец со спускового крючка. палец натыкается на край кобуры, выжимает спуск... и срочно звоним 911. Впрочем, это конечно более вопрос отутствия навыков нежели конструкции пистолета.
Прицельные приспособления Глоков выполнены съемными и устанавливаются в поперечных пазах типа "ласточкин хвост". Стандартно устанавливаются нерегулируемые прицельные приспсобления с нанесенными белыми или сетящимися (тритиевыми) точками для удобства прицеливания в условиях плохого освещения. На "спортивные" модели (например Глок 17Л) могут устанавливаться регулируемые целик и мушка.
Еще одной, широко рекламируемой особенностью пистолетов Глок 17 (и только модели 17) является возможность стрельбы под водой. Для этого на пистолет устанавливается специальная возвратная пружина. Сама по себе такая возможность особой ценности не представляет, так как стрельба может вестись только на малых (порядка нескольких метров) глубинах и на сверхмалых дальностях (метр-два). С другой сторны, подобные фокусы во-первых демонстрируют высокую прочность конструкции и, во-вторых, позволяют пользоваться оружием при наличии воды в стволе (под дождем, например), что у некоторых других пистолетов может привести к раздутию или даже разрыву ствола.
Специально для нужд спецподразделений армии и полиции фирма Глок создала вариант модели 17, имеющий возможность ведения автоматического огня, названный модель 18. Переводчик режимов огня находится на затворе, теоритический темп стрельбы около 1200 выстрелов в минуту. Возможен выпуск вариантов, стреляющих как очередями по 3 выстрела, так и полостью автоматическим огнем, но не в одном образце. Глок 18 может комплектоваться магазинами увеличенной емкости (31 патрон). Ряд фирм выпускают для него дополнительные аксессуары, вроде складного приклада или специального крепления, позволяющего использовать запасной магазин в качестве передней рукоятки для удержания. Некоторые детали модели 18 (в частности, затвор) выполнены невзаимозаменяемыми с аналогичными деталями пистолета Глок 17 из соображений безопасности.
Модели пистолета SIG-Sauer P228 и P229 (Швейцария)
1)SIG-Sauer P228 Калибр: 9х19 мм Luger Общая длина: 180 мм Длина ствола: 99 мм Вес, без магазина: 730 г Емкость магазина: 13 патронов
2)SIG-Sauer P229 Калибр: 9х19 мм Luger, .357 SIG, .40 SW Общая длина: 180 мм Длина ствола: 99 мм Вес, без магазина: 770 г Емкость магазина: 12 патронов
3)SIG-Sauer P229 с направляющей для фонаря или ЛЦУ под стволом и только самовзводным УСМ (DAO)
Вид в разрезе
Пистолет Р228 был выпущен в 1989 году, его производство было налажено в Германии на заводе фирмы J. P. Sauer & Sohns. Пистолет Р228 создавался как компактный вариант пистолета Р226, более пригодный для повседневного ношения. Своим созданием пистолет обязан американскому конкурсу на компактный армейский пистолет ХМ11, так как первоначально представленный на этот конкурс пистолет Р225 не удовлетворил американцев из-за сравнительно малой емкости магазина. Пистолет полностью унаследовал конструкцию Р226, но получил укороченные ствол и затвор, а также рукоятку, вмещавшую двухрядный магазин емкостью 13 (вместо 15) патронов. Пистолет получился исключительно удачным, и широко используется различными правоохранительными структурами по всему миру, а также успешно продается на гражданском рынке. Пистолеты Р228, а также и усиленный вариант, Р229, используются ФБР, Агентством по борьбе с наркотиками и Секретной Службой США. Р228 также состоит на вооружении в США в качестве личного оружия самозащиты некоторых категорий военнослужащих под обозначением М11.
Пистолет Р229, производство которого было начато на американском заводе SIGARMS в 1992 году, отличался от Р228 конструкцией и формой затвора, выполненного машинной обработкой из литой стальной заготовки, вместо штамповки из стального листа. Такое конструктивное изменение было вызвано тем, что пистолет Р229 создавался под новый на тот момент и более мощный патрон .40SW. Пистолеты, собранные в США, имели алюминиевые рамки с ударно-спусковым механизмом, выпущенные в Германии на заводе Sauer, и американские затворы. Позже появился вариант Р229 под 9мм патрон .357SIG. Любые пистолеты Р229 можно переоборудовать под патрон 9х19 путем замены ствола и возвратной пружины, и использования магазинов от Р228. Переделка пистолетов Р228 под калибры .357 и .40 невозможна.
Пистолеты Р228 и Р229 используют для перезарядки энергию отдачи при коротком ходе ствола. Запирание ствола осуществляется по модифицированной Браунинговской схеме, одним массивным выступом на казенной части ствола за окно для выброса гильз. Снижение ствола для отпирания осуществляется при взаимодействии фигурного выреза в приливе под казенной частью ствола со стальным вкладышем рамки. Сама рамка пистолета выполнена из алюминиевого сплава, пистолеты последних выпусков также могут иметь более тяжелую рамку из нержавеющей стали. Кожух затвора выполнен штамповкой из стального листа (у Р228) или фрезерован из стальной заготовки (у Р229), в его задней части находится массивный стальной вкладыш – затвор, жестко закрепленный поперечным штифтом. Ударно-спусковой механизм – самовзводный (или только самовзводный), с открыто расположенным курком и автоматической блокировкой ударника при ненажатом спусковом крючке. Неавтоматических предохранителей пистолет не имеет, на левой стороне рамки позади спускового крючка расположен рычаг безопасного спуска курка с боевого взвода. Прицельные приспособления открытые, на служебных вариантах – нерегулируемые, с белыми или светящимися вставками. Целик установлен на затворе в поперечном пазу типа «ласточкин хвост». Магазины двухрядные, защелка магазина располагается сбоку на рукоятке. в основании спусковой скобы.
Этот тип оружия ,официально в ни в каких картатеках не числится, обычно используются парно и подбирается на усмотрение .Так же имеет большой спрос у коллекционеров парная Beretta 92
Модели пистолета Fabrique Nationale (FN) Five-seveN (Бельгия)
1)Five-seveN
2)Five-seveN Tactical УСМ:одинарного\двойного действия Калибры:5.7мм
Неполная разборка
Пистолет Файв-Севен (именно так, а не Пять-Семь!), разработан бельгийской фирмой Фабрик Насьональ, Эрсталь, в качестве оружия-компаньона для пистолета-пулемета Р90 этой же фирмы. Ключевыми особенностями как Файв-Севен, так и Р90 является новый, специально разработанный патрон SS190 калибра 5.7мм с остроконечной пулей, развивающей дульную скорость свыше 650 м/с при стрельбе из Файв-Севен и около 700 м/с - при стрельбе из Р90. Основная задача такого оружия- борьба с противником, защищенным бронежилетами.
Пистолет Файв-Севен построен по схеме с полусвободным затвором, и имеет полимерную рамку с расположенными под стволом направляющими для крепления тактического фонаря или лазерного целеуказателя. Ударно-спусковой механизм ударниковый, с интегрированной блокировкой ударника до момента полного нажатия на спусковой крючок. В настоящее время Five-seveN выпускается в двух вариантах: стандартный, с УСМ только двойного действия, без неавтоматического предохранителя, и Tactical - с УСМ одинарного действия, с двусторонним ручным предохранителем, расположенным на рамке над спусковой скобой.
Стандартный вариант Five-seveN предназначается в первую очередь для военных в качестве оружия последнего шанса, а вариант Tactical - для полиции, где зачастую пистолет является основным оружием. Более короткий ход спускового крючка при меньшем услии спуска обеспечивает боее прицельную стрельбу.
1)Benelli M3 Super 90 в стандартном "полицейском" исполнении
2)Benelli M3T "Tactical"- вариант со складным вверх прикладом и диоптрическим прицелом типа "ghost ring"
3)переключатель режимов работы M3 - слева режим "самозарядный", справа "ручной помповый"
Тип: переключаемый помповый или инерционный полуавтомат с использованием энергии отдачи Калибр: 12 Патронник: 76 мм Длина: 1040-1200 мм Длина ствола: 500-660 мм Вес: 3.2-3.5 кг Магазин: трубчатый под стволом, емкость 8 патронов

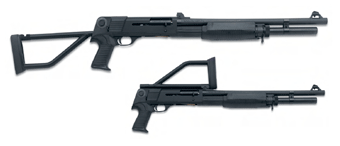

Семейство Benelli
Гладкоствольное ружье Benelli M3 Super 90 является дальнейшим развитием ружья М1 той же фирмы в направлении универсальности применения. Используя ту же автоматику с инерционным отпиранием поворотного затвора, ружье М3 получило и альтернативный режим работы - ручное перезаряжание при помощи продольно подвижного цевья - так называемое помповое перезаряжание. Помповый режим позволяет отстреливать из ружья боеприпасы, развивающие слишком малую или наоборот, слишком большую отдачу, например - несмертельные выстрелы со слезоточивым газом или резиновыми пулями. Кроме того, в конструкцию введена отсечка магазина, позволяющая при стрельбе в помповом режиме заряжать ружье при отведенном назад затворе по одному патрону через окно для выброса гильз. Такой режим позволяет например стрелять по одному патрону резиновыми пулями, имея в магазине запас патронов с боевой картечью на случай ухудшения обстановки. Отсечка магазина управляется при помощи рычажка, расположенного рядом со спусковой скобой. Выбор режимов "полуавтомат" - "помпа" осуществляется специальным вращающимся кольцом с насечкой, расположенным в передней части подвижного цевья. Рукоятка взведения затвора в самозарядном режиме расположена справа на затворной раме.
Ствольная коробка ружья изготовлена из алюминиевого сплава, приклад и цевье - из пластика. Выпускаются варианты со складным прикладом, однако складной вверх приклад в сложенном виде перекрывает прицельные приспособления. Прицельные приспособления - как правило винтовочного типа, с высокой мушкой и открытым или диоптрическим целиком. Возможна установка коллиматорных прицелов, лазерных целеуказателей, фонарей.
Ружье М3 широко используется различными полицейскими формированиями по всему миру, а также продается на гражданском рынке как оружие самозащиты.
Тип: газоотводный полуавтомат Калибр: 12 (патронник 76 мм) Длина: 1010 мм (приклад разложен), 886 mm (приклад сложен) Длина ствола: 470 мм Вес: 3.8 кг без патронов Питание: подствольный трубчатый магазин на 6 патронов
Дробовик Benelli M4 Super 90 разработан и создан в Италии фирмой Benelli Armi Spa., и импортируется в США (в том числе, и для нужд Вооруженых Сил) компанией Heckler&Koch USA,inc. В начале 1999 года, US AARDEC (Army Armmament Research and Development Center - Центр По разработке Ворружений Армии США), выдал контракт на M1014 Joint Service Combat Shotgun - Единое Гладкоствольное Ружье фирме Heckler&Koch USA,inc. По контракту, американское подразделение фирмы Хеклер-Кох должно поставить из Италии 20.000 ружей для вооружения Корпуса Морской пехоты США. Возможны также и дальнейшие поставки для нужд других родов войск США. Технически, Benelli M4 Super90 представляет собой самозарядное магазинное ружье. Привод автоматики - отводом газов в два симметрично расположенных под стволом газовых цилиндра, с двумя газовыми пооршнями и штоками, для большей надежности. Запирание ствола - поворотом затвора, на 2 боевых упора. Патронник выполнен под патроны длиной 3 дюйма (76 мм), однако ружье сконструировано так, чтобы безотказно работать также и с патронами длиной 2.75 дюйма (70 мм) безо всякой регулировки. Неполная разборка и сборка ружья осуществляется без дополнительного инструмента. Стандартно ружье комплектуется телескопическим раздвижным прикладом, который при необходимости может быть заменен на пистолетную рукоятку или обычный нескладной приклад. Прицел - с диоптрическим целиком и обычной мушкой винтовочного типа. Кроме того, сверху на ствольной коробке смонтирована универсальная направляющая (weaver rail) для установки различных прицелов (ночных, коллиматорных) и других устройств. Покрытия всех металлических поверхностей, как наружных, так и внутренних, выполнены матовыми, не отражающими свет, и имеющими повышенную стойкость против коррозии и износа. Ствол сменный, может заменяться на укороченный, длиной 355 мм. Ствол оснащается вворачивающимися чоками для большей универальности.
Калибр: 9x19mm Luger/Parabellum Вес: 1,3 кг без патронов Длина: 282 mm Темп стрельбы: 800-900 выстрелов/мин Магазин: 15 или 30 патронов, коробчатые.
Steyr TMP - современный компактный ПП. Он построен на основе автоматики с коротким ходом ствола (аналогично большинству совремнных боевых пистолетов). Запирание осуществляется поворотом ствола. Рукоятка перезаряжания расположена на затыльнике оружия и неподвижна при стрельбе. Корпус ПП изготовлен из высокопрочных полимеров заодно с основной рукояткой и передней рукояткой для удержания. ТМР не имеет приклада и из него можно вести огонь как с одной, так и с двух рук. ТМП может оснащаться глушителем, лазерным целеуказателем. Как сообщается, ТМП является очень удобным оружием, хорошо контролируемым при автоматической стрельбе.
2)HK UMP-40с дополнительным оборудованием: коллиматорным прицелом и тактическим фонарем на цевье .
3)HK UMP-9 (обратите внимание на изогнутый магазин под 9мм патрон)
Калибр: .45ACP, .40SW, 9x19mm Luger/Para Вес: 2.1 - 2.2 кг Длина (приклад сложен/раскрыт): 450 / 600 мм Длина ствола: 200 мм Темп стрельбы: 600 - 700 выстрелов в минуту Емкость магазина: 10, 25, 30 патронов Эффективная дальность: 100 метров
Пистолет-пулемет UMP (Universal machinen-pistole универсальный ПП) был создан немецкой фирмой Хеклер-Кох во второй половине 1990х годов в качестве более дешевого и в чем-то более современного дополнениея к линейке пистолетов-пулеметов МР-5 этой же фирмы. UMP создавался в первую очередь для полицейского рынка США, а потому сперва был выпущен под популярные в США патроны .45АСР и .40SW, и лишь примерно годом позже - под 9мм Парабеллум. Первые образцы с дополнительным оборудованием появились в 1999 году.
HK UMP представляет собой оружие, построенное по схеме со свободным затвором. Огонь ведется с закрытого затвора, ударно-спусковой механизм курковый, имеет двусторонний предохранитель-переключатель режима огня, а также затворную задержку, обеспечивающуб\ю останов затвора в открытом положении после израсходования патронов в магазине. Режимы огня - одиночные, автоматический огонь и очереди по 2 или 3 выстрела (опционально). Затворная коробка выполнена из пластика. К ней снизу примыкается также пластиковая коробка УСМ с приемником магазина и пистолетной рукояткой. Приклад складной вбок. На стволе имеется крепление для глушителя, на цевье сбоку и на ствольной коробке сверху - направляющие для установки аксессуаров, вроде коллиматорных и лазерных прицелов, фонарей и т.п.
Пистолет-пулемет / персональное оружие самообороны военнослужащих FN P90 (Бельгия)
1) Пистолет-пулемет FN P90 в базовом варианте
2) Пистолет-пулемет FN P90 TR (triple rail) с установленными нештатным оптическим прицелом, тактическим фонарем и глушителем звука выстрела
3) Гражданский вариант FN PS90 с удлиненным стволом и только полуавтоматическим режимом огня .
Вид снизу на магазин пистолета-пулемета FN P90.
Пистолет-пулемет FN P90, неполная разборка
Калибр: 5.7x28мм SS190 Вес: 2.54 кг без патронов; 3 кг с магазином и 50 патронами Длина: 500 мм Длина ствола: 263 мм Темп стрельбы: 900 выстрелов в минуту Емкость магазина: 50 патронов Эффективная дальность: 200 метров
ПП Р90 был разработан в конце 1980х годов фирмой FN Herstal (Бельгия) в качестве оружия самообороны для тех военнослужащих, кому по штату не положены автоматы (экипажи танков и боевых машин, рассчеты артиллерии и т.п). Так как пистолетные патроны, используемые в обычных ПП и пистолетах неэффективны против современных бронежилетов, получивших широкое распространение в армиях мира, ФН разработала новый патрон, имеющий высокую проникающую способность пули при приемлемом убойном и останавливающем действии. Новый патрон имеет калибр 5.7мм и представляет собой несколько уменьшенный патрон 5.56мм НАТО, имея заостренную пулю со стальным сердечником. Такая пуля, при стрельбе из Р90, развивает дульную скорость до 715 м/с и способна поражать цели в кевларовых бронежилетах на дальностях до 200 метров.
Пистолет-пулемет FN P90 имеет компоновку буллпап, его корпус выполнен из высокопрочного пластика. Автоматика FN P90 построена по схеме со свободным затвором, стрельба ведется с закрытого затвора. Питание патронами осуществляется из магазина, расположенного над стволом. Патроны в магазине расположены перпендикулярно стволу и перед подачей в ствол разворачиваются на встроенной в магазин поворотной рампе. FN P90 имеет рукоятки заряжания, расположенные с обеих сторон оружия, предохранитель/переводчик режимов огня расположен под спусковым крючком. Стрелянные гильзы выбрасываются вниз, через полую рукоятку управления огнем.
Р90 оборудован встроенным коллиматорным прицелом кратности 1Х с прицельной сеткой в виде буквы Т. Прицельная сетка имеет автоматически регулируемую подсветку в зависимости от наружной освещенности. Кроме того, Р90 оборудован резервными открытыми прицельными приспособлениями. Вариант FN P90 TR не имеет штатного оптического прицела - вместо этого на нем установлены три направляющих типа Picatinny rail, на которые можно устанавливать различные варианты оптических и ночных прицелов, а также дополнительное оборудование (тактические фонари и т.п.)
Р90 может быть оборудован специальными лазерными целеуказателями видимого или ИК диапазона, а так же глушителем (требует использования специальных патронов с дозвуковой скоростью пули).
Р90 состоит на ограниченном вооружении в вооруженных силах и полицейских формированиях Бельгии, Дании, США (ряд полицейских департаментов и Секретная Служба, охраняющая президента и высших чиновников страны), Саудовской Аравии, в Перу и Таиланде, а также широко предлагается на экспорт.
Автомат (штурмовая винтовка) SIG SG-550 SG-551 SG-552 Stgw.90 (Швейцария)
1) Автомат (штурмовая винтовка) SIG SG 550 / Stgw.90 Калибр:5.56x45мм Длина (приклад разложен / сложен):998 / 772 мм Длина ствола:528 мм Вес без патронов:4.05 кг без магазина Магазины:20 или 30 патронов Темп стрельбы:700 выстрелов/мин.
2) Укороченный автомат (штурмовая винтовка)SIG SG 551 SWAT с аксессуарами (прицел Trijicon ACOG, фонарь, передняя рукоятка) Калибр:5.56x45мм. Длина (приклад разложен / сложен):833 / 607 мм Длина ствола:363 мм Вес без патронов:3.3 (3.4) кг без магазина Магазины:.20 или 30 патронов Темп стрельбы:700 выстрелов/мин
3) Компактный автомат (штурмовая винтовка) SIG SG 552 SWAT с аксессуарами Калибр:5.56x45мм Длина (приклад разложен / сложен):730 / 504 мм Длина ствола:226 мм Вес без патронов:.3.0 кг без магазина Магазины:20 или 30 патронов Темп стрельбы:780 выстрелов/мин
семейство автоматов SIG 55x, сверху вниз: SIG SG 550 / Stgw.90, SIG SG 551-LB SWAT, SIG SG 551 и SIG SG 552 SWAT
Вид в разобранном состоянии
Штурмовая винтовка (автомат) SG-550 была разработана в 1979-1980 годах швейцарской компанией SIG в для участия в конкурсе на новый автомат для швейцарской армии (на замену автомату SIG Stgw.57 калибра 7.5х55). Автомат SIG SG-550 создавался на основе предшествовавших ему моделей SIG SG-540 и SG-541, причем основные модификации касались облегчения оружия. В 1983 году SIG SG-550 был официально принят на вооружение швейцарской армии под обозначением Stgw.90, но производство, из-за проблем с финансированием, началось только в 1986 году. Позже на основе SG-550 были разработаны карабин SG-551 и укороченный автомат SG-552, а также их гражданские версии, не имеющие возможности вести огонь очередями. В целом, автоматы семейства SIG SG-550 являются одними из лучших в своем классе, отличаясь высокой надежностью, точностью стрельбы и удобством в обращении.
Автомат SIG SG-550 построен на основе газоотводного двигателя, запирание - поворотом затвора на два боевых упора. Возвратная пружина расположена вокруг штока газового поршня над стволом и сжимается между специальным воротником на штоке и передней стенкой ствольной коробки. Газовый шток своим хвостовиком вставляется в затворную раму и фиксируется при помощи вставляемой сбоку в затворную раму рукоятки взведения затвора. Ствольная коробка штампованная из стали, состоит из двух половин - верхней и нижней, соединяемых двумя поперечными штифтами. Ствол ввернут в верхнюю часть ствольной коробки. При неполной разборке из ствольной коробки извлекается задний штифт, при этом коробка "переламывается" в передней части. После извлечения рукоятки заряжания затворная рама с затвором вынимаются из ствольной коробки назад, а газовый поршень со штоком и возвратной пружиной извлекаются отдельно после удаления цевья. Ударно-спусковой механизм - курковый, с переводчиком режимов огня, выполняющим также роль предохранителя. При необходимости в УСМ может устанавливаться отдельный независимый модуль, обеспечивающий стрельбу с отсечкой по 3 выстрела. Газоотводная камера имеет трехпозиционный газовый регулятор - 2 положения для стрельбы в обычных и тяжелых условиях и третье - для стрельбы винтовочными гранатами (газоотводный канал закрыт). Ствол оснащен комбинированным компенсатором-пламегасителем, служащим также направляющей для пуска винтовочных гранат. Прицельные приспособления включают в себя мушку на газоотводной камере и целик барабанной конструкции с набором диоптрических отверстий для разных дальностей стрельбы. Цевье выполнено из пластика, под ним расположена съемная легкая складная двуногая сошка. Приклад пластиковый, скелетный, складной вбок. SG-550 может комплектоваться штык-ножом и креплением для оптического прицела. В швейцарской армии автоматы Stgw.90 иногда комплектуются 4Х прицелом, экспортные варианты всех модификаций могут комплектоваться коммерческими оптическими или коллиматорными ("красная точка") прицелами. Автоматы современных выпусков могут комплектоваться направляющей типа Picatinny rail на верхней поверхности ствольной коробки, вместе или вместо открытых прицельных приспособлений. Варианты SG-551 SWAT и SG-552 зачастую комплектуются прицелами ACOG, а также имеют специальные крепления на цевье для аксессуаров типа фонаря или лазерного целеуказателя.
Карабин SG-551 отличается от базовой модели только укороченным стволом и измененным пламегасителем, не позволяющим использовать винтовочные гранаты, а также отсутствием сошки и невозможностью установки штыка.
Укороченный автомат SG-552 имеет еще более короткие ствол и цевье. Из-за короткого ствола и, как следствие, короткого штока газового поршня, возвратная пружина у SG-552 расположена в ствольной коробке, позади затворной рамы, и действует непосредственно на затворную раму, а не на шток газового поршня.
Калибр: 5.56 мм NATO (.223 Rem) механизм: газоотводный полуавтомат Ствол: 650 мм Вес: 7,02 кг Длина: 1130 mm Магазин: 5, 20 или 30 патронов коробчатый.
Винтовка HK PSG-1 вид слева, винтовка укомплектована отдельной опорой на треноге.
та же винтовка, вид справа
вид на ствольную коробку PSG-1 Обратите внимание на регулируемый упор для щеки на прикладе, специальный модуль УСМ с регулируемым спусковым крючком, кнопку устройства бесшумного закрытия затвора (позади окна ля выброса гильз) Вид в разобранном состоянии Тип: самозарядная винтовка, полусвободный затвор с замедлением при помощи пары роликов Калибр: 7.62x51мм NATO (.308 Win) Длина ствола: 650 мм Общая длина: 1208 мм Вес без патронов: 8.10 кг Магазин: 5 или 20 патронов коробчатый Прицел: Hendsoldt 6x42, 6 установок от 100 до 600м
В середине 80х годов фирма Heckler und Koch, в сотрудничестве с различными противотеррористическими организациями, включая немецкую GSG9 и британскую SAS, создала дальнобойную самозарядную снайперскую винтовку PSG-1. Винтовка создана на базе штатной автоматической винтовки Бундесвера HK G3, и использует тот же принцип - полусвободный затвор с замедлением при помощи роликов. От G3 отличается невозможностью ведения огня очередями, специальным тяжелым стволом длиной 650 мм с полигональными нарезами, измененным регулируемым прикладом с упором для щеки, регулируемым спусковым крючком, измененной рукояткой управления огнем в спортивном стиле и специальными направляющими на ствольной коробке для крепления оптических прицелов. Кроме этого, PSG-1 имеет устройство "для бесшумного закрытия затвора" в виде кнопки позади окна для выброса гильз. Это устройство функционально аналогично досылателю затвора на американской винтовке М16А1. Стандартно PSG-1 поставляется с прицелом Hendsoldt 6X фиксированной кратности с подсветкой прицельной сетки. Открытых прицельных приспособлений PSG-1 не имеет. Вместо обычной для винтовок такого класса складной сошки PSG-1 как правило комплектуется отдельным упором под цевье, установленным на небольшой складной треноге.
В целом - PSG-1 представляет из себя высококлассное снайперское оружие полицейского типа, рассчитанное на ведение быстрого и точного огня на небольших и средних дальностях (до 600 метров). Для военного применения PSG-1 малопригодна в силу слишком большого веса оружия, некоторой "нежности" (по армейским меркам) различных компонент, а также из-за чрезмерно высокой цены и сознательно ограниченной практической дальности. Специально для армейского применения на базе PSG-1 фирма Хеклер-Кох разработала снайперскую винтовку MSG-90
2)Steyr Scout Tactical с более классическим вариантом установки оптического прицела
Калибр: 7.62mm NATO (.308Win) Механизм: ручное перезаряжание, продольно скользящий поворотный затвор Длина ствола: 508 мм Вес: 3.3 кг без прицела и патронов Длина: 1039 мм Питание: 5 или 10 (опционально) патронов в коробчатом отъемном магазине

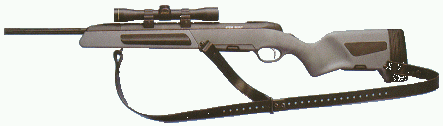

Винтовки Steyr Scout производятся фирмой Steyr, Австрия.
Идея винтовки "Скаут" (разведчик) родилась в голове известного американского стрелка и оружиеведа Джеффа Купера. Он сумел заразить этой идеей фирму Штайр, и в результате фирма в конце 1990х годов выпустила на рынок винтовку Скаут, базирующуся на патентованной Штайровской схеме продольно скользящего поворотного затвора SBS (безопасный затвор). Основная идея "Скаута" - легкое, универсальное оружие, пригодное для охоты на средних дистанциях по средней дичи (до 150-200 кг). Винтовка "Скаут" имеет фирменный Штайровский холоднокованный ствол, полимерную ложу, регулируемую по длине при помощи накладок на приклад. В ложу встроены легкие пластиковые складные сошки, в сложенном сосоянии превращающиеся в часть цевья. Винтовка оснащена складными целиком и мушкой, однако основным является оптический прицел кратности 2.5Х, установленный низко над стволом и с большим выносом вперед, что обеспечивает удобное прицеливание двумя глазами и быстрый захват цели. В прикладе снизу выполнено гнездо для запасного магазина. Штатными считаются магазины на 5 патронов, однако можно установить специальный удлинитель гнезда магазина и использовать опциональные магазины на 10 патронов. Предохранитель - трехпозиционный, с режиамаи "огонь", "заряжание/разряжание" (ударник блокирован, затвор подвижный), "безопасно" (ударник и затвор блокированы). Винтовка отличается большим удобством в обращении и отличной точностью, так что осздание на ее базе снайперской винтовки было очевидным ходом.
Винтовка Скаут Тактикал незначительно отличается от базового варианта - она имеет вороненый затвор с увеличенной рукояткой (для удобства быстрого перезаряжания), и более традиционное расположение оптического прицела. Кроме того, на Скаут Тактикал часто устанавливается адаптер для магазина на 10 патронов
Калибр: L96, Arctic Warfare, Police, Folding: 7.62x51mm NATO (.308 Win); Super Magnum: .338 Lapua (8.60x70mm), .300 Win Mag, 7mm Rem Mag механизм: ручное перезаряжание, продольно-скользящий затвор Длина: 1270 мм Длина cтвола: 660 мм Вес: 6.8kg без патронов и оптики Магазин: отъемный коробчатый, 5 патронов Макс. эфф. дальность: до 800 метров для вариантов под 7.62мм НАТО, до 1100+ метров для вариантов Super Magnum
В начале 1980х годов Британская армия объявила конкурс на замену устаревающих снайперских винтовок Enfield L42. Основными участниками конкурса стали английские компании Parker-Hale с винтовкой "модель 82", и Accuracy International с винтовкой "модель РМ". Винтовка РМ вышла победителем в этом конкурсе, и в середине 1980х она была принята на вооружение Британской армии под обозначением L96. Основной отличительной особенностью этой винтовки стала ложа необычного вида и конструкции: основу ложи составляет алюминиевая балка, проходящая по всей длине ложи, к которой крепятся ствол со ствольной коробкой, ударно-спусковой механизм и все остальные детали винтовки, включая саму ложу, состоящую из 2х пластиковых половин - левой и правой. Кроме того, винтовки L96 оснащаются открытыми прицельными приспособлениями в дополнение к обязательному оптическому прицелу. В сеередине 1980х годов Шведская армия также начинает поиск новой снайперской винтовки, пригодной к использованию в условиях суровой северной погоды. Фирма Accuracy International предлагает шведам модифицированный вариант винтовки L96 под названием Arctic Warfare, и в 1988 году Шведская армия принимает ее на вооружение под обозначением PSG.90. Британская армия, в свою очередь, также принимает на вооружение винтовки Arctic Warfare (новое обозначение L96A1).
Основная модель серии - AW разработана в качестве армейского оружия, кроме нее выпускаются еще четыре базовых модели: Police (AWP), Suppressed (AWS), Folding (AWF) и Super Magnum (AW SM). Название серии (Arctic Warfare = Арктические боевые действия) происходит от того, что винтовки имеют специальные конструктивные особенности, позволяющие использовать их в условиях Арктики (при температурах до -40 градусов Цельсия). Модели AW, AWP и АWS выпускаются только под патрон 7,62мм НАТО, а модель SM - под патроны .338 Lapua Magnum, .300 Winchester Magnum и 7mm Remington Magnum. Ствол модели AW имеет длину 660mm, модели AWP - 609mm. Стволы модели AW SM могут иметь длину от 609mm до 686mm. Модель AWS оборудована для использования с глушителем и дозвуковыми боеприпасами. Точность базовой модели AW такова, что на дистанции в 550 метров серия из 5 выстрелов укладывается в круг менее 50мм диаметром! Винтовки оснащаются прицелами Smidt&Bender 3-12X переменной кратности или Leupold Mark 4 постоянной кратности 10X, а также складной съемной сошкой.
